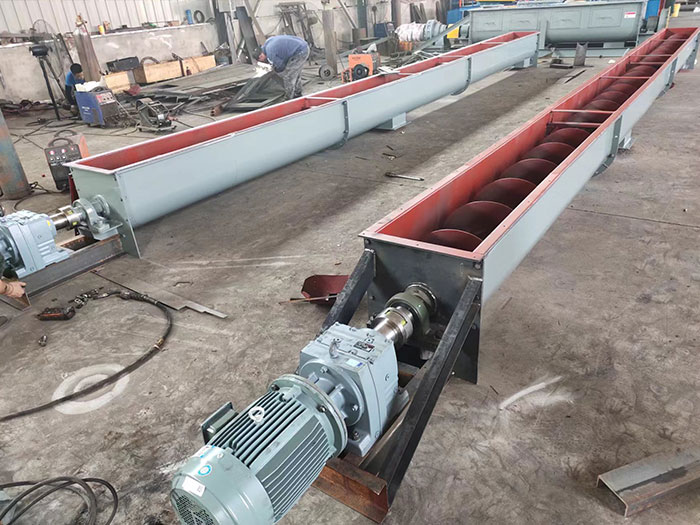

U型螺旋输送机结构简单、横截面尺寸小,它的螺旋由转轴和焊接在轴上的叶片构成。除进料口外,其余部分均加盖封闭,物料不会外溢,减少了环境几空气污染。特点是密封性好、工作可靠,制造成本低,便于中间装料和卸料,输送方向可逆向,也可同时向相反两个方向输送。
工作原理
当螺旋轴转动时,由于物料的重力及其与槽体壁所产生的摩擦力,使物料只能在叶片的推送下沿着输送机的槽底向前移动,其情况好像不能旋转的螺母沿着旋转的螺杆作平移运动一样。物料在中间轴承的运移,则是依靠后面前进着的物料的推力。所以,物料在输送机中的运送,全是一种滑移运动。为了使螺旋轴处于较为有利的受拉状态,一般都将驱动装置和卸料口安放在输送机的同一端,而把进料口尽量放在另一端的尾部附近。 旋转的螺旋叶片将物料推移而进行输送,使物料不与螺旋输送机叶片一起旋转的力是物料自身重量和螺旋输送机机壳对物料的摩擦阻力。叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力,在机长较长时,应加中间吊挂轴承。
U型螺旋输送机选型主要参考以下几点:
实体螺旋叶片主要用于输送干燥、粘度小的小颗粒或粉状物料;
带式螺旋叶片主要用于输送块状或粘度中等的物料;
叶片螺旋面主要用户输送韧性或可压缩性的物料
易腐蚀、卫生级别要求高的物料需要使用不锈钢螺旋输送机(例如医药、食品),同时卫生级别要求高的物料对不锈钢螺旋输送机轴承室的密封性、螺旋叶片的打磨程度都有较高的要求。
U型螺旋输送机适用于输送黏稠、易缠结的物料。机器长度较长时,应加中间悬挂轴承。可实现密封输送,有利于输送易飞扬、炽热及气味强的物料,可减小对环境的污染,改良港口工人的作业条件。装卸方便快捷。水平螺旋输送机可在其输送线路上的点装载和卸载;与螺旋进料装置相比,垂直螺旋输送机具有优异的进料能力。
